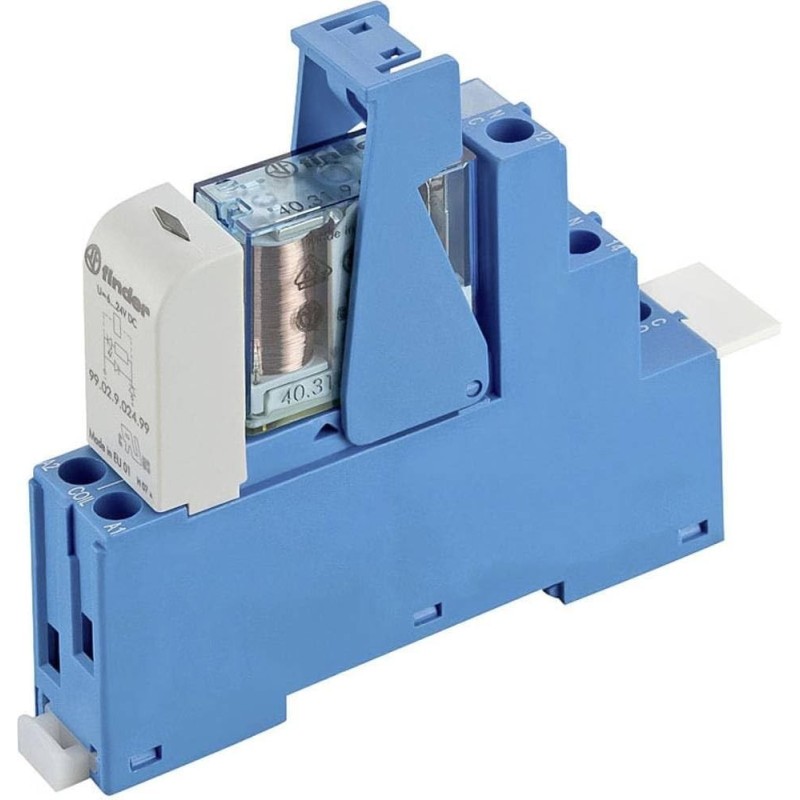

Modulo interfaccia 1sc 10a 24vdc

 Caratteristiche principali

• Modello: Finder Serie 1SC

• MPN: 485170240050

• Tensione bobina: 24 V DC

• Tipo relè: elettromeccanico SPDT (1 contatto di scambio)

• Corrente di commutazione:

  • 10 A a 250 VAC (carico resistivo)

  • 3 A a 250 VAC (carico induttivo)

• Montaggio: su circuito stampato (PCB) con possibilità di kit per guida DIN

🔌 Specifiche elettriche

• Massima tensione di commutazione: 250 VAC / 30 VDC

• Corrente nominale contatto: 10 A resistivi (cosφ=1)

• Corrente nominale contatto: 6 A induttivi (cosφ=0,6)

• Tensione minima di eccitazione: 80 % della tensione nominale

• Consumo bobina: 1,5 W circa

🛠 Dati meccanici e materiali

• Tipo di contatti: Argento-nichel, auto-pulenti

• Protezione contatti: guarnizione interna contro polvere e spruzzi leggeri

• Alloggiamento: termoplastico autoestinguente

• Vita meccanica: ≥ 10 × 10⁶ operazioni

• Vita elettrica: ≥ 100 × 10³ operazioni a pieno carico

• Temperatura di esercizio: –40 °C ÷ +80 °C

• Umidità relativa: fino al 95 %, non condensante

📐 Dimensioni e connessioni

• Ingombro: 29 × 12,5 × 15 mm (L × A × P)

• Passo piedini: 5,08 mm

• Connessioni:

  • Bobina: 2 poli a saldare

  • Contatti: 3 poli a saldare

💡 Applicazioni tipiche

• Interfacciamento tra logiche di controllo 24 V DC (PLC, schede elettroniche) e carichi in AC/DC

• Automazione industriale e civile

• Quadri elettrici e macchine utensili

• Sistemi di sicurezza e allarmi

✅ Vantaggi per l’e-commerce

• Affidabilità Finder: alta durata sia meccanica sia elettrica

• Compatto e versatile: ingombri ridotti, facile integrazione su PCB o guida DIN

• Prestazioni elevate: commutazione fino a 10 A, ideale anche per applicazioni gravose

• Basso consumo: 1,5 W di bobina per ridurre l’assorbimento
