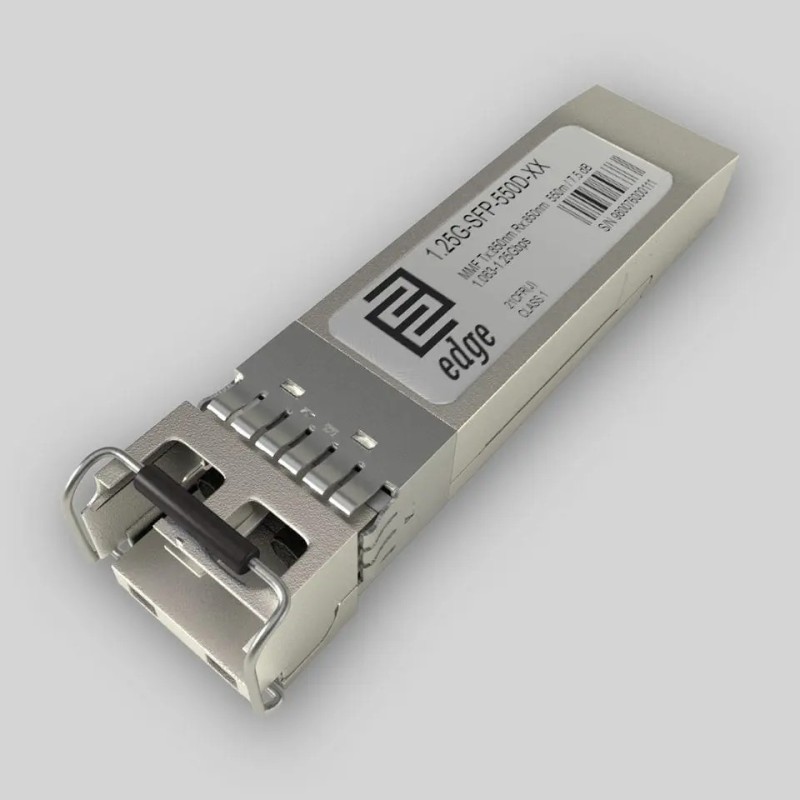

Modulo mini gbic sxmm 850nm 550mt

Nome del Prodotto: Modulo Mini GBIC SXMM 850nm 550m

Tipo di Dispositivo: Transceiver SFP (Small Form-factor Pluggable)

Caratteristiche Tecniche:

Specifiche Ottiche:

• Tipo di Fibra: Multi-Mode Fiber (MMF)
• Lunghezza d’Onda di Trasmissione (TX): 850 nm
• Lunghezza d’Onda di Ricezione (RX): 850 nm
• Larghezza di Banda della Lunghezza d’Onda TX: 20 nm (840-860 nm)
• Larghezza di Banda della Lunghezza d’Onda RX: 20 nm (840-860 nm)
• Potenza Minima di Trasmissione: -9.5 dB
• Potenza Massima di Trasmissione: -3 dB
• Sensibilità del Ricevitore: -17 dBm
• Sovraccarico del Ricevitore: -3 dBm
• Disperione: 110 ps/nm

Prestazioni e Distanza:

• Budget Ottico Minimo: 7.5 dB
• Distanza Massima: 550 m
• Velocità di Trasmissione Supportata: 1.063 - 1.25 Gbps

Applicazioni Supportate:

• Gigabit Ethernet: 1.25 Gbps
• 1G Fiber Channel: 1.0625 Gbps

Caratteristiche di Controllo e Monitoraggio:

• Supporto DDM/DOM (Digital Diagnostic Monitoring): Sì

Specifiche Meccaniche e di Alimentazione:

• Connettori: Doppi LC
• Tipo di Trasmettitore: Laser VCSEL (Vertical-Cavity Surface-Emitting Laser)
• Tipo di Ricevitore: Fotodiodo PIN
• Alimentazione: +3.3V, alimentazione singola
• Chipset Utilizzati: MAXIM, MINDSPEED, SEMTECH

Normative e Certificazioni:

• Conformità: CE
• Sicurezza Laser: Class 1 FDA e IEC60825-1
• RoHS: Conforme
• Compatibilità: SFP MSA (Multi-Source Agreement)

Range di Temperatura:

• Temperatura Operativa Standard: 0°C - 70°C

Descrizione Generale:

Il modulo Mini GBIC SXMM 850nm 550m è un transceiver SFP progettato per l'uso in reti di comunicazione ad alta velocità su fibre multimodali. Opera alla lunghezza d'onda di 850 nm e utilizza un laser VCSEL per la trasmissione e un fotodiodo PIN per la ricezione dei segnali. È ottimizzato per una distanza di trasmissione fino a 550 metri, con una velocità di trasmissione che va da 1.063 a 1.25 Gbps, rendendolo adatto per applicazioni di Gigabit Ethernet e 1G Fiber Channel.

Il modulo è dotato di funzionalità di monitoraggio diagnostico digitale (DDM/DOM) che consente il monitoraggio delle prestazioni in tempo reale, inclusi i parametri come potenza di trasmissione e ricezione, temperatura e stato della tensione di alimentazione. I connettori LC doppi facilitano una connessione robusta e sicura alla fibra ottica.

Progettato per operare in ambienti con temperature standard da 0°C a 70°C, il modulo rispetta le normative di sicurezza laser e le direttive RoHS, garantendo così sia la sicurezza degli utenti sia la compatibilità ambientale.
