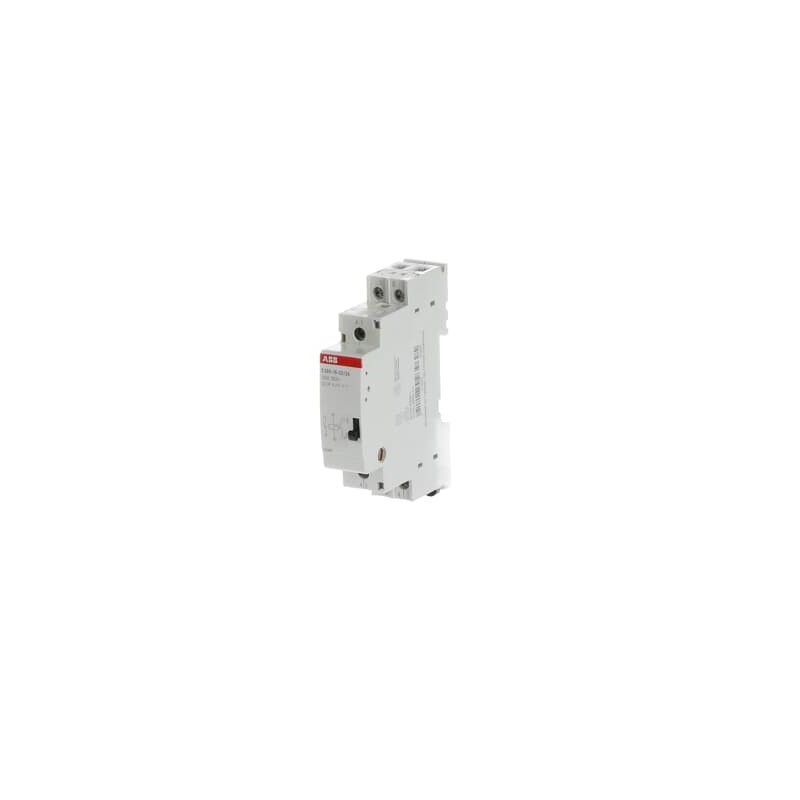

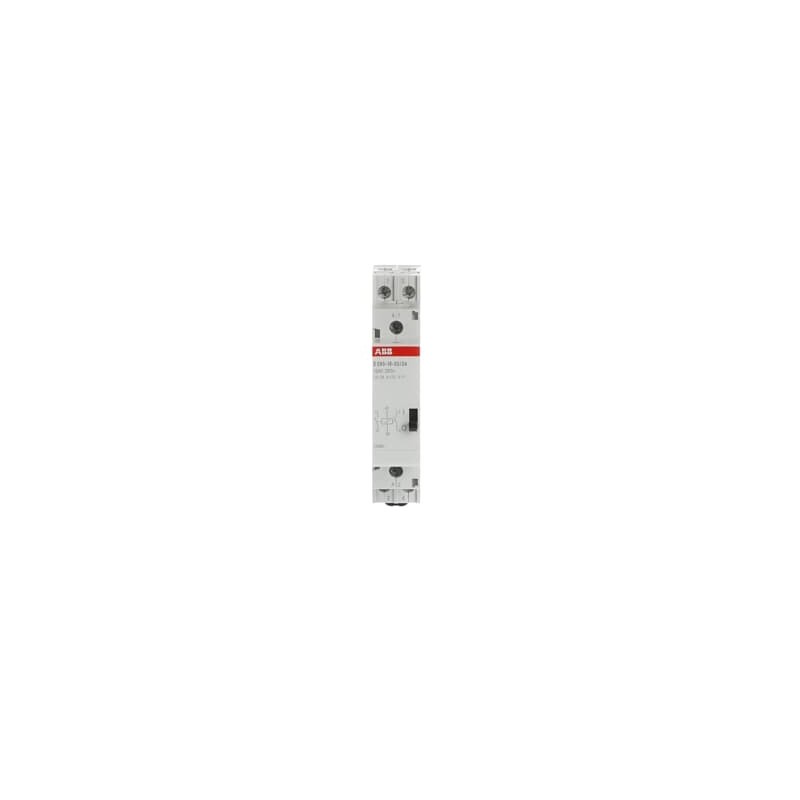

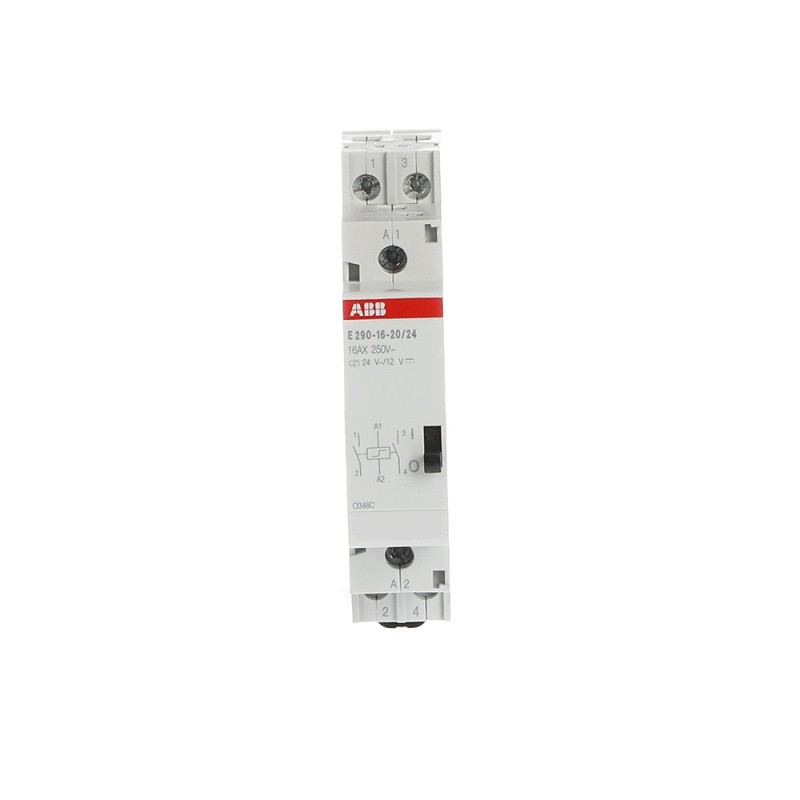

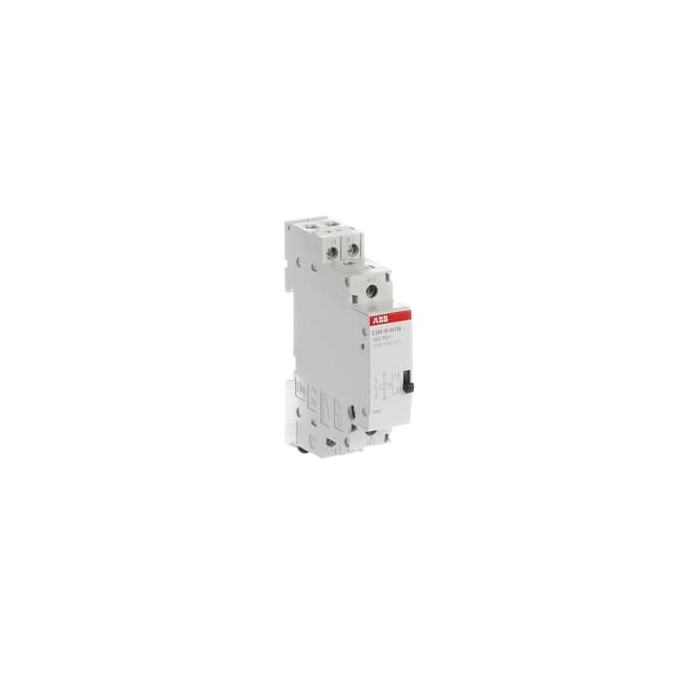

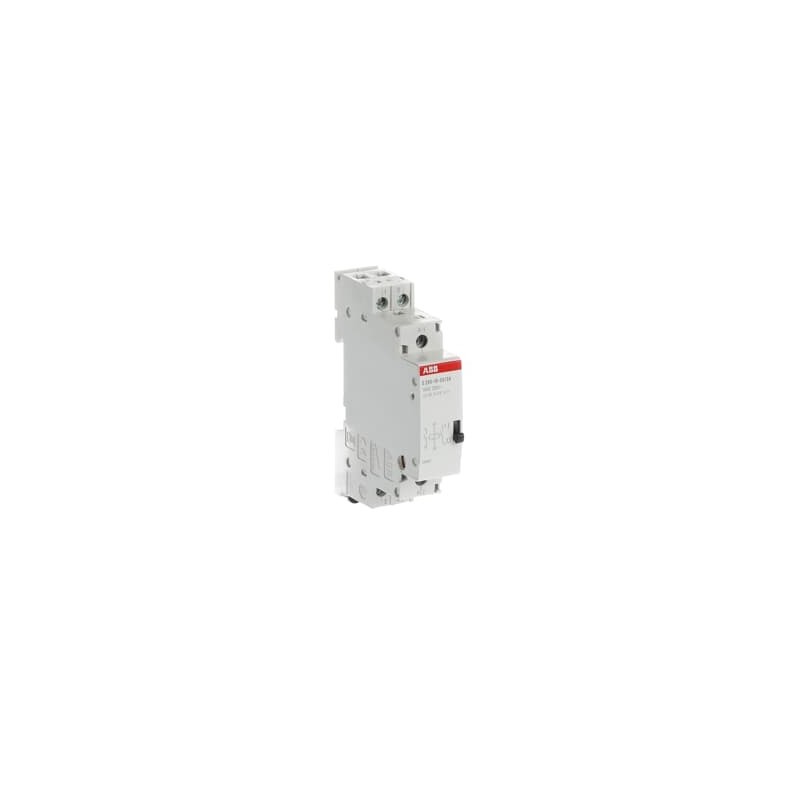

Il relè passo-passo elettromeccanico ABB E290-16-20/24 (codice ordine M093969) è un dispositivo progettato per il controllo di circuiti di illuminazione da più punti tramite pulsanti normalmente aperti. Con ogni impulso inviato alla bobina, il relè commuta lo stato dei contatti, mantenendolo fino all'impulso successivo.

🔧 Caratteristiche principali

• Tipo di relè: Elettromeccanico bistabile (latching)

• Tensione di controllo: 24 V AC / 12 V DC

• Corrente nominale: 16 A

• Numero di contatti: 2 normalmente aperti (NA)

• Tensione di alimentazione: 250 V AC

• Frequenza: 50 Hz

• Durata minima impulso: ≥ 50 ms

• Tempo di risposta: < 3 ms

• Perdita di potenza: 0,64 W

• Coppia di serraggio morsetti: 1,2 – 1,5 N·m

• Montaggio: Guida DIN (1 modulo, larghezza 18 mm)

• Comando manuale: Sì, tramite leva frontale con indicazione dello stato dei contatti

• Livello acustico: 60 dB a 1 m

• Grado di protezione: IP20

• Temperatura di esercizio: da -25°C a +55°C

⚙️ Capacità di commutazione

• Carico massimo lampade a incandescenza: 3000 W

• Carico massimo lampade fluorescenti: 3000 VA

• Carico massimo lampade fluorescenti (circuito duo): 2500 VA

• Carico massimo lampade fluorescenti (compensazione parallela): 2500 VA
