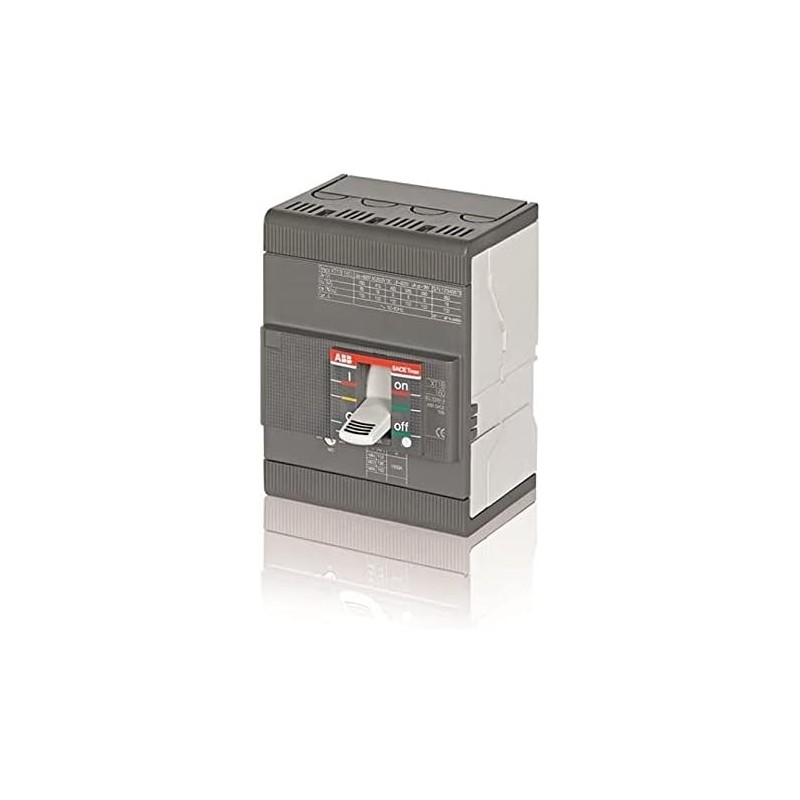

ABB XT1B 160 TMD – Interruttore Automatico 4 Poli Termomagnetico

ABB XT1B 160 TMD – Interruttore Automatico 4 Poli Termomagnetico

L’interruttore XT1B 160 TMD è un dispositivo di protezione della serie SACE Tmax XT, progettato per l’impiego in impianti elettrici di distribuzione. Fornisce una protezione efficace contro sovraccarichi e cortocircuiti, con elevate prestazioni e flessibilità d’uso.

Caratteristiche tecniche:

• Tipo: Interruttore automatico scatolato (MCCB)

• Numero di poli: 4 poli (3 fasi + neutro)

• Corrente nominale (In): 160 A

• Regolazione soglia di intervento cortocircuito (Icu): 160 – 1600 A

• Tipo sganciatore: Termomagnetico (TMD)

• Configurazione del neutro: InN = 50% (il polo neutro ha una capacità di corrente pari al 50% rispetto ai poli di fase)

• Connessione: Fissi - Fissi (F F), terminali frontali

• Tensione nominale di esercizio: fino a 690 V AC

• Frequenza: 50/60 Hz

• Potere di interruzione (Icu): variabile in base alla tensione (es. 25 kA a 230V, 18 kA a 400V)

• Montaggio: su piastra o guida DIN con accessori

• Applicazioni: distribuzione energia, impianti industriali e terziari

Dimensioni e peso:

• Larghezza: 101,6 mm

• Altezza: 130 mm

• Profondità: 70 mm

• Peso: circa 1,4 kg
