Simatic et 200sp cm ptp rs 232, rs 422 / 485 freeport, 3964(r), uss, modbus rtu

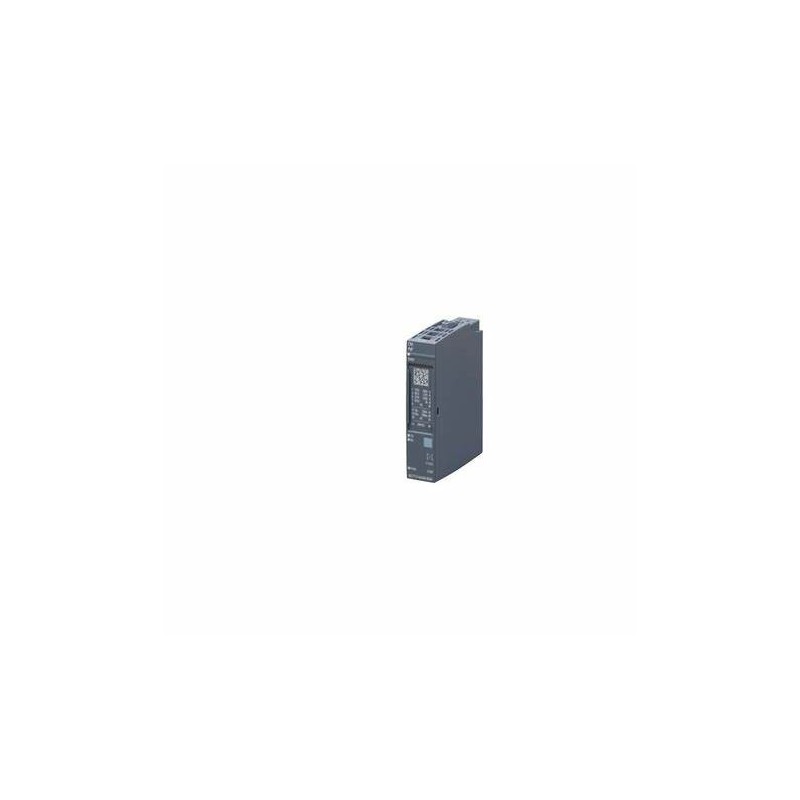

Il modulo di comunicazione Siemens SIMATIC ET 200SP CM PtP (codice prodotto: 6ES7137-6AA01-0BA0) è progettato per fornire connettività seriale avanzata all'interno del sistema di I/O decentralizzato ET 200SP.

Descrizione Tecnica

• Codice prodotto: 6ES7137-6AA01-0BA0

• Tipo: Modulo di comunicazione CM PtP per connessioni seriali

• Compatibilità: Sistema I/O decentralizzato SIMATIC ET 200SP

• Interfacce supportate:

  • RS-232

  • RS-422

  • RS-485

• Protocolli integrati:

  • Freeport

  • 3964(R)

  • USS

  • MODBUS RTU (master/slave)

• Velocità di trasmissione:

  • RS-232: fino a 115,2 kbit/s

  • RS-422/RS-485: fino a 250 kbit/s

• Lunghezza massima del cavo:

  • RS-232: 15 m

  • RS-422/RS-485: fino a 1200 m (in base alla velocità di trasmissione)

• Tensione di alimentazione: 24 V DC (range: 19,2–28,8 V)

• Consumo di corrente: 31 mA (tipico), 35 mA (massimo)

• Perdita di potenza: 0,7 W (tipica)

• Dimensioni: 73 mm (altezza) x 15 mm (larghezza) x 58 mm (profondità)

• Peso: circa 0,09 kg

• Unità base compatibile: BU tipo A0

• Configurazione:

  • STEP 7 TIA Portal dalla versione V17 o superiore

  • Configurabile anche tramite GSD a partire dalla versione V5.6 HF4

• Funzionalità diagnostiche:

  • Rilevamento rottura filo

  • Errore di gruppo (LED SF rosso)

  • Overflow/Underflow
