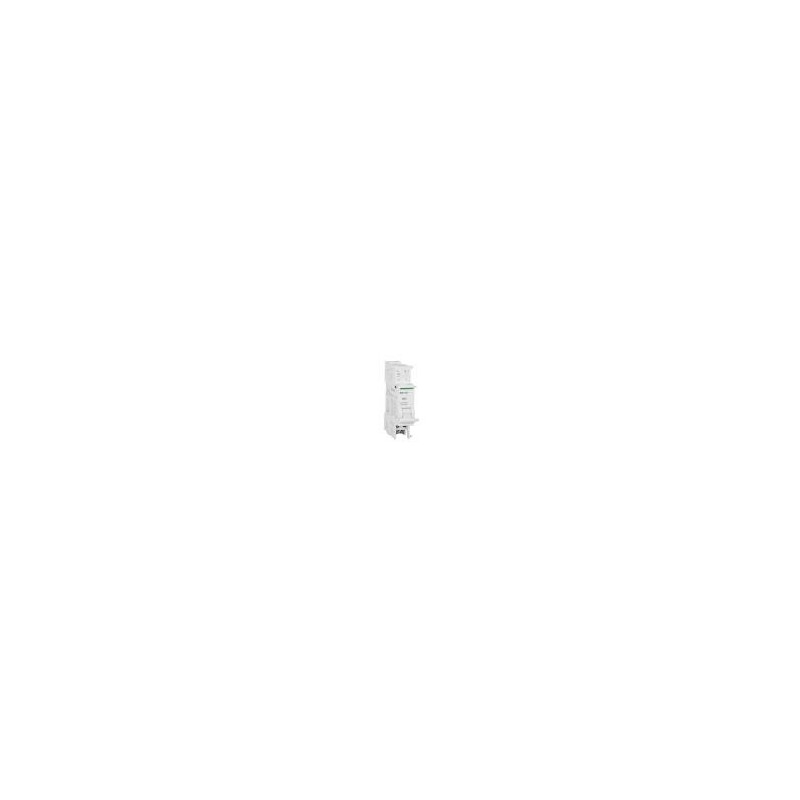

SCHNEIDER ELECTRIC A9N26946 SGANCIATORE DI LANCIO CORRENTE MX+OF 100-415 V AC / 110-130 V DC 1 C/O DIN EN 60947-5-1.

Il modulo Schneider Electric A9N26946 è uno sganciatore a lancio di corrente (MX+OF) della serie Acti9, progettato per l’apertura automatica o remota degli interruttori modulari Schneider.
Combinando le funzioni di sgancio (MX) e di segnalazione stato (OF) in un unico modulo compatto, consente un controllo sicuro e affidabile dei circuiti in installazioni civili e industriali.

🔧 Caratteristiche principali

• Funzione MX (shunt trip): sgancia automaticamente l’interruttore quando riceve un impulso di tensione di comando.

• Funzione OF (auxiliary contact): segnala elettricamente la posizione dell’interruttore (aperto o chiuso).

• Compatibilità: interruttori modulari Schneider Acti9 (C60, C120, DPN, DPN Vigi, C60H-DC, C60NA-DC, ecc.).

• Tensione di comando nominale (Uc):
  • AC 100 – 415 V (50/60 Hz)
  • DC 110 – 130 V

• Contatti ausiliari: 1 C/O (1 NA + 1 NC).

• Corrente nominale del contatto:
  • 3 A a 415 V AC
  • 6 A a 240 V AC
  • 1 A a 130 V DC

• Montaggio: su guida DIN 35 mm (1 modulo da 18 mm).

• Collegamenti: morsetti a vite (rigido 0,5 – 2,5 mm², flessibile 2×1,5 mm²).

• Grado di protezione: IP20.

• Temperatura d’esercizio: -25 °C ÷ +50 °C.

• Normativa di riferimento: EN / IEC 60947-5-1.

• Dimensioni (L×P×A): 18 × 73,5 × 82,5 mm.

• Peso: ≈ 65 g.

💡 Vantaggi

• Integrazione diretta su interruttori Acti9 senza cablaggi aggiuntivi.

• Protezione e segnalazione combinate in un unico modulo compatto.

• Consente apertura remota in caso di emergenza o comando a distanza.

• Conformità agli standard internazionali di sicurezza elettrica.

• Ideale per quadri elettrici civili, terziari e industriali.
